(沈陽航空航天大學 自動化學院，沈陽 110136)
本文摘自《沈陽航空航天大學學報》
摘要：任務分配是無人機完成軍事任務的重要保證，是任務規劃的重要組成部分，一直是無人機作戰系統的重要研究課題。首先介紹了無人機任務分配的基本概念，然后分別從集中式分配、分布式分配和分層次分布式分配等研究方法對無人機任務分配進行了綜述，最后分析了無人機任務分配的關鍵技術以及未來的發展趨勢，分別從異構多類型無人機的協同任務分配、不確定條件下的任務分配、靜態博弈、動態博弈、動態實時任務分配、多要素綜合任務分配等方面說明了還需要進一步研究與解決的關鍵問題。
關鍵詞：任務分配；集中式；分布式；分層次分布式
無人機即由自己控制或者地面操作人員操控的無人駕駛飛機[1-2]。隨著科學技術的不斷發展，戰場形勢的日趨嚴峻，無人機在現代戰爭中的作戰優勢越發明顯，所以得到越來越多國家軍事高層的青睞。任務分配是根據既定的目標把需要完成的任務合理地分派給系統中的組員，達到高效率執行任務、優化無人機系統的目的[3]。
目前，學者們的研究重點是多架同構、異構無人機組成的無人機編隊協同執行任務[4-12]。在編隊中，每架無人機的性質、作用、有效載荷、作戰能力等各方面都有差異，滿足各種約束的條件下，最大效率地將全部作戰任務合理分配給無人機編隊，使系統的各種性能指標盡可能達到極值，發揮無人機編隊協同工作效能，這是無人機編隊作戰系統的重要研究課題。文獻[5]探索了對不同種類的目標進行偵察、打擊和評估任務時異構無人機的協同任務分配問題。對于偵察與評估任務中所得到的信息量，運用信息論中熵的變化量對其進行度量，把無人機對不同類型目標的打擊能力簡化為對目標的毀傷概率，同時把每個任務之間的關聯性考慮在內，建立了異構多無人機協同任務分配模型。文獻[6]歸納和總結了多無人機協同任務規劃的國內外研究現狀，重點總結了任務分配方法的常見模型和算法，對各種算法的優缺點進行了討論，得出多智能體的市場機制類算法在空戰中將有廣泛的應用價值。文獻[7]建立了以合同網協議和多智能體系統理論為基礎的有人機/無人機編隊MAS(Multi-agent System,MAS)結構和基于投標過程的無人機任務分配模型。文獻[8]在無人機協同多任務分配的研究中，運用了基于分工機制的蟻群算法進行求解，并給出了基于作戰任務能力評估的問題解構造策略和基于作戰任務代價的狀態轉移規則，大幅度提升了算法的性能。文獻[9]以異構類型多目標多無人機任務分配問題為原型，設計了一種基于時間窗的多無人機聯盟組任務分配方法，此算法使用沖突消解機制來防止無人機實時任務分配過程中出現多機資源死鎖，其次通過無人機兩階段任務聯盟構成算法，組成了任務聯盟，使無人機任務分配的有效性和實時性有了很大的提高。文獻[10]在基于任務依賴關系和ISO-DATA(Iterative Self-organizing Data Analysis Technique)算法相結合的基礎上設計了新的任務分組方法，在保持無人機負載均衡的基礎上，給出了基于資源福利的任務組級組粗粒度的無人機任務分配方法，在任務組內提出了結合粒子群算法的細粒度任務分配算法。文獻[11]設計出一種多無人機任務分配與航跡規劃相結合的整體控制架構，假設威脅和障礙區域?yàn)楹侠淼亩噙呅文Ｐ停褂酶倪M(jìn)的算法求出兩個航跡點之間的最短路徑，將此路徑當成任務分配過程全局目標函數的輸入，然后用粒子群優化任務分配迭代尋優。文獻[12]詳細分析了實際戰場上信息的不確定性，同時指出了在此條件下多無人機面臨的任務分配問題。將收益毀傷代價指標、目標價值及航程代價指標的不確定信息作為參考依據，在此基礎上建立了基于區間信息環境下多無人機的任務分配模型，采用隨機概率的多屬性方案排序(Stochastic Multi-criteria Acceptability Analysis，SMAA)方法，得出不確定環境下多無人機動態任務分配求解方法。
無人機任務分配有多種分類方式，按照無人機作戰任務之間的相關聯性，可歸類為協同任務分配和獨立任務分配[13]；按照無人機作戰任務所處的環境，又可歸類為靜態任務分配和動態任務分配[14]。本文分別從集中式任務分配、分布式任務分配和分層次分布式任務分配三種分類方式論述無人機任務分配問題的研究現狀。
1 集中式任務分配方法
集中式控制系統就是編隊中的無人機之間的通信、信號的傳輸和控制均由唯一的一個控制中心來進行。以集中式控制系統為基礎進行任務分配最常用的模型有多旅行商問題(Multiple Traveling Salesman Problem，MTSP)模型[15]、車輛路徑問題(Vehicle Routing Problem，VRP)模型[16]、混合整數線性規劃問題(Mixed-Integer Linear Programming，MILP)模型[17]、動態網絡流優化(Dynamic Network Flow Optimization，DNFO)模型[18]、多處理器資源分配問題(Multiple Processors Resource Allocation，CMTAP)模型[19]等。
集中式求解方法還能夠進一步分為最優化方法和啟發式方法[20]，其中最優化方法包括窮舉法(寬度優先或深度優先)、整數規劃、約束規劃、圖論方法等。如果問題有解，基于某些假設的基礎上，最優化方法可以確保給出問題的最優解。但是，因?yàn)槿蝿?wù)分配及協同規劃問題的NP特性，問題規模越大，最優化方法的求解難度越大，時間耗費也越長。不同的是，啟發式方法的目的是在可接受的時間范圍之內計算出問題的滿意解，它在計算時間和解質量之間進行折中，而不強求問題的最優解。啟發式方法又能夠進一步分為傳統啟發式算法和智能優化算法。
1.1 最優化方法
(1)窮舉法指的是為了求得問題的最優解，而列舉出可行解域內的全部可行解。這種方法適用于離散且問題規模較小的情況，問題規模變大且解的領域隨之變大的情況下，使用該方法問題將會長時間得不到解決。文獻[21]中的滿意決策(Satisficing Decision,SD)方法可用于問題規模不大的情況，它在窮舉法的基礎上，將不可行或效率低的解去除掉，一定程度上縮減了解的搜索空間。
(2)整數規劃方法(Mixed Integer Linear Programming，MIP)是根據既定的目的和目標，通過建立目標函數和約束條件的方法對規模較小的任務分配問題進行解決的一種最優化方法。矩陣作業法、單純型法、匈牙利法、分支定界法等是比較常用的整數規劃方法。文獻[22]應用分支定界法解決多處理機的分配調度問題，這種方法適用于約束條件和變量數目較少的問題的求解，由于滿足不了實時性要求而不適于解決規模較大的問題。
(3)約束規劃(Constraint Programming，CP)方法由變量集和約束集兩者組成[23]，變量集內的所有變量都有自己對應的值域，且變量的取值也只能從其值域中選取，它是求解組合優化問題的一種通用方法。文獻[24]在衛星空間資源的管理與調度中運用了約束規劃方法與禁忌搜索算法相結合的方法，同時文獻[25]還研究出了數個支持約束規劃方法運行的工具包。
(4)圖論方法是通過圖示的方法把任務和接受任務的成員特征表述出來，同時在任務和系統成員之間用圖論方法建立匹配，以此設計出合理可行的任務分配方案[3]。網絡流模型和偶圖匹配模型是兩種經典的圖論任務分配模型。文獻[26]在兩個處理器的任務分配問題中應用了網絡流模型，文獻[27]在任務網絡和組織成員間的映射中應用了偶圖匹配模型，同時表明該映射的優勢是使得執行任務時消耗時間最少。圖論方法可以比較清晰地表現出任務和系統成員的結構，但對于任務的數量和系統成員的數量比較多的情況不能得到有效的求解，有很大的局限性。
1.2 啟發式方法
啟發式方法(heuristic methods)與最優化方法不同，它的基本思想是在算法時間和求解結果兩者之間進行調節，在能夠接受的時間范圍內求得局部最優解或滿意解。列表規劃(List Scheduling,LS)方法、聚類方法和負載均衡(Load Balancing,LB)方法是三種常見的啟發式方法。
(1)列表規劃(List Scheduling,LS)方法的步驟是首先建立任務的優先權函數，求得任務的處理次序，然后按照求得的任務處理次序?qū)⑷蝿?wù)分派給系統成員。最常見的列表規劃方法有動態列表規劃(Dynamic List Scheduling，DLS)法、多維動態列表規劃(Multi-Dimensional Dynamic List Scheduling，MDLS)方法、多優先級動態列表規劃(Multi-Priority List Dynamic Scheduling，MPLDS)等。文獻[28]在作戰任務的平臺資源分配中運用了MDLS方法，文獻[29]利用DSL方法解決了異構網絡系統中的計算資源分配問題，文獻[30]運用MPLDS方法實現了作戰任務的平臺資源分配。
(2)聚類方法是通過將每個任務作為一個簇進行聚類，直到任務簇與系統成員數目達到一致時停止聚類的一種啟發式方法。將關鍵路徑上的任務進行聚類，然后從任務圖中將這些已聚類任務節點[31]移除是一個比較常用的聚類方法。文獻[32]證明了聚類方法在解決多處理機資源調度的問題上有很好的應用前景。
(3)智能優化算法是20世紀70年代末被提出來的，近年來得到了廣泛的應用。它是利用現代智能優化算法對任務分配問題進行優化求解的一種優化方法。這種方法與精確方法的全局搜索不同的是，它的目的是在能夠接受的時間范圍內求得自己滿意的解，在求解的時間和解質量之間進行調節。它的優點是比較容易實現，同時計算不是很復雜，解的質量也比較高等。
①進化算法。隨著計算機技術的快速發展，不斷出現各種進化算法(Evolutionary Algorithm，EA)，主要有遺傳算法(Genetic Algorithm，GA)、遺傳規劃(Genetic Programming，GP)、進化策略(Evolution Strategy，ES)、進化規劃(Evolutionary Programming,GP)等。EA是一種具有智能性和并行性等特點的全局優化算法，求解大規模問題時非常適合應用。文獻[33]用遺傳算法解決面向作戰任務的平臺資源分配，文獻[34]用遺傳算法解決異構計算系統的多處理機調度。許多學者針對遺傳算法容易不收斂或局部收斂的不足進行了改進，可以有效應用到不同背景問題中，文獻[35-36]應用了改進的遺傳算法解決多目標優化問題。
②群智能算法(Swarm Intelligence Algorithm，SIA)模擬的是各種群體動物的自組織行為，基于此，學者們發明了許多包含新功能的且具有實用價值的工具。其中最著名的群智能優化算法是粒子群算法(Particle Swarm Optimization,PSO)和蟻群算法(Ant Colony Optimization,ACO)。蟻群算法模擬的是螞蟻?zhàn)迦翰东@食物的過程，是20世紀90年代初由意大利學者首度提出來的，在許多離散優化問題中得到成功應用。粒子群算法是20世紀90年代末提出的，文獻[37]詳細介紹了粒子群算法，剛開始僅僅是解決連續的優化問題，現在已越來越多的組合優化問題也開始應用[38]。群智能算法的不足之處是非常容易陷入局部收斂。文獻[39]在工程項目的資源分配問題中應用了ACO算法，文獻[40-44]分別對單目標和多目標任務分配問題進行了優化，在多處理器任務分配和武器分配中應用了PSO算法。
③其他智能優化方法還包括人工免疫(Artificial Immune，AI)算法、禁忌搜索(Tabu Search，TS)算法、模擬退火(Simulated Annealing Algorithm，SA)算法等，在任務分配中也將有較廣泛的應用空間。
啟發式方法的優點是計算效率高，同時求得的解的質量也較高，可是基于不同的假設和約束條件需要設計新的啟發式規則，即靈活性和可拓展性比較差。上述的兩種啟發式算法雖然可以在比較短的時間內求得問題的可行解，但卻不能保證可以求得問題的最優解，存在一定的局限性。
2 分布式任務分配方法
分布式控制系統與集中式控制系統不同的是實現信號傳輸?shù)姆绞�，前者無人機還可以在編隊內進行通信，具有更好的靈活性。分布式控制系統結構相比集中式控制系統結構來說對無人機的要求更高，需要無人機具備獨立計算、分析與決策等能力�；诜植际娇刂葡到y(tǒng)結構的任務分配方法主要有基于合同網市場競拍機制的方法、分布式模型預測控制方法、基于蟻群算法的多無人機任務分配方法、基于粒子群優化算法的多無人機任務分配方法等。
2.1 合同網方法
目前，合同網(ContractNet)是應用范圍最廣的一種分布式任務分配方法，它的核心是為防止產生沖突，對每個問題的求解用通信的方式協商處理。文獻[45]介紹了合同網方法的提出及發展。合同網方法有發布者和競標者兩個角色，由“招標-投標-中標-確認”4個交互階段組成。在合同網協作方法中，系統成員的角色不用提前規定，任何系統成員可以是管理者，也可以是工作者，區別只在于成員是發布任務通知還是應答任務通知,于是任務能夠被層次地分解分派。這種方法的缺點是通信量大、作為發布者的系統成員工作強度大且任務分解分配沒有有效融合等，針對這些問題，研究人員進行了改進和延伸，文獻[46-47]表明合同網方法可以成功地解決衛星資源和作戰目標等任務分配問題。
2.2 拍賣方法
拍賣方法是實現資源配置的一種市場機制，指的是買方在清楚了解拍賣規則的前提下，采用競價的方式?jīng)Q定特定物品的價格，也就是將要拍賣的物品用公開競價的方式轉賣給應價最高(最低)者的一種交易方式。一個拍賣主要由參與方、拍賣品、收益函數和應價策略4個要素組成，在無人機任務分配問題中，無人機需要執行的任務可視為拍賣品，無人機的任務分配方和任務接受方共同組成參與者，且雙方都有各自對應的收益函數和出價策略。拍賣方法是一種協商協議，因其規則明確且便于操作，近年來受到越來越多學者們的關注。拍賣方法用明確的規則引導買賣雙方進行交互，可操作性非常強，能在較短時間內將資源合理分配，得到問題的最優解或較優解。該方法現已廣泛運用在無人機作戰和傳感器等資源分配問題中[48-50]。
3 分層次分布式任務分配方法

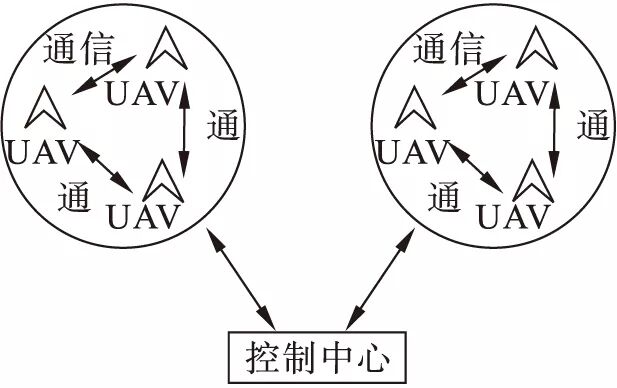

分層次分布式控制系統(見圖1)同時具有集中式和分布式控制系統結構雙方的優點，是一種混合的控制系統結構。將所有的無人機根據一定的規則進行分層和歸類，先根據類別分組，同一層次的無人機類和同一組內的無人機選擇集中式控制系統結構，不同的組和控制中心則選擇分布式控制系統結構。這種控制系統結構在無人機執行作戰任務時，具有很大的靈活性，可以自主根據真實狀況調節與控制中心之間信息的交流量，一定程度上減少了計算時間，同時還可以根據實際戰場情況適時地調整任務分配策略，更加滿足實際戰場的要求。
圖1 分層次分布式控制系統結構
4 關鍵技術及未來發展趨勢
4.1 不確定條件下的任務分配
如今的任務分配方法一般都偏重于解決確定條件下的分配問題，而在現實中，因?yàn)槿蝿?wù)環境的部分可觀性，還有傳感器和情報信息的誤差，未知的對抗、規劃時所依賴的環境信息等是不確定的。另外，任務分配實施的結果也可能存在誤差，這會對任務的成敗形成不可逆的影響。所以，在任務分配過程中盡可能對以上不確定性因素加以考慮，其中對信息的不確定性可以運用概率統計等方法進行處理。
4.2 異構多類型無人機的協同任務分配
目前，多無人機協同任務分配主要是研究同類型多無人機的分配問題，即僅需要考慮多無人機對同一作戰目標的不同任務之間的時序要求。但是實戰中，無人機任務規劃系統必須具有協同規劃能力，只有這樣，才能保證多個飛行平臺在時域、空域和頻域具有一致性，滿足無人機協同任務的作戰要求。異構無人機系統非常復雜，在滿足各方面因素和約束的條件下，如何制定合理有效的作戰機制、體系滿足實際戰場的需求；如何在某一類型的異構無人機數量短缺的情況下，選擇其他合適的無人機互相配合去更加有效地完成任務；異構無人機所攜帶的作戰使命、傳感器、作戰半徑、戰術使命、作戰意圖等都不一樣，為了得到精準的需求信息，如何對異構多類型無人機載傳感器采集的信息進行有效快速的融合；為了實現各種性能指標的最優化，如何將不同種類的任務分配給適合的異構無人機；為滿足戰場的實際需求，指揮控制中心應該如何派遣數量恰當?shù)漠悩?gòu)無人機等都是將來研究多無人機協同任務分配問題必須深入考慮的方向。
4.3 動態實時任務分配
在無人機執行任務的過程中，當既定目標和外部環境發生改變時，保證任務的成功率非常重要，所以進行實時任務規劃具有實際的研究意義。實時任務規劃不僅需要克服信息的動態性和不確定性所帶來的影響，而且還需要在有限的時間及計算資源的條件下給出合理有效的規劃結果，使得該問題具有非常高的復雜性和求解難度。在實時的動態任務規劃中，需要綜合考慮真實模型、簡化模型、局部最優以及全局最優等各個方面，如何求解出合理、有效的最優解或滿意解，還需要進行深入的研究與探索。
4.4 靜態博弈
作戰環境越來越繁雜，出現各種各樣的無人機作戰方式，而多機協同作戰能夠?qū)崿F(xiàn)同時攻擊多個敵方目標，具有較高的殺傷概率，因而將成為將來空中作戰的主流方向。然而，多無人機在執行任務中，不僅需要考慮己方的方案策略，同時也要考慮敵方的方案策略，能否成功完成任務的關鍵問題之一是如何在雙方預選的策略集中，選擇雙方合理的決策策略，使得無人機之間能夠相互協調完成復雜任務，這將是無人機領域研究的重要問題。
傳統的無人機協同作戰是僅考慮己方的最優決策問題，而博弈論是考慮雙方的最優決策策略問題。博弈的三要素包含局中人集、局中人的策略集、局中人的支付函數。目前有關博弈策略的研究有完全信息靜態博弈和不完全信息靜態博弈，如何在全面考慮眾多約束條件情況下建立模型并且求得納什均衡解，還需要進行深入研究與探索。
4.5 動態博弈
無人機編隊空戰是多階段動態博弈的過程。包含零和博弈和非零和博弈：零和博弈是指博弈雙方的支付值的和為零，即我方的收益等于敵方的支出；非零和博弈是指參與者雙方的支付值的和不為零，即我方的收益值不等于敵方的支付值。多無人機空戰動態博弈通常包含六個要素:1)博弈的參與者，博弈的參與者為我方無人機和敵方空戰戰斗機；2)無人機空戰動態博弈的策略，是指敵我雙方無人機有先后順序選擇自己的行動策略;3)策略組合，在動態博弈中，每個參與者行動時都會在自己的行動集中選擇一個行動，一個階段選出一個行動，這些行動構成一個行動組合，而每個參與者行動時選出一個行動組合稱為策略組合；4)信息，包含為完美信息博弈和不完美信息博弈；5)博弈的支付，是指博弈雙方根據自己的所選策略得到的收益值；6)博弈的均衡，博弈的均衡是指所有參與者的最優策略的組合。動態博弈的求解存在很大的難度，隨著雙方博弈次數增加，雙方的策略組合將呈指數增長，如何求解各個階段動態博弈的納什均衡，還需要進行深入的研究與探索。
4.6 多要素綜合任務分配
武器裝備的不斷發展和作戰樣式的不斷轉變，使得無人機的任務類型日趨復雜化，隨著傳感器的使用、電子干擾等眾多因素相互融合，任務規劃問題從之前單一型規劃問題轉換為考慮多個因素的綜合型問題。而各要素間相對獨立的同時還相互影響，使得規劃問題的建模與求解比較困難。如何研究有效的多要素綜合任務規劃方法，保持每個要素求解過程相對獨立的同時，用比較高的效率規劃出合理、一致的任務計劃使得整體的任務效能達到最優，還需要進行深入研究與探索。
5 結束語
隨著無人機任務規劃技術的發展，不斷出現任務分配的新理論、新方法，無人機任務規劃技術越來越成熟，研究的對象越來越復雜，研究的內容越來越深化，研究的范圍也越來越擴大，與實際應用聯系越來越緊密。研究無人機任務規劃技術對提高多無人機的作戰效能具有極為重要的理論和實際意義。
參考文獻(References)：
[1]何凡,吳文海,曲建嶺.美國海軍無人機系統的發展現狀、趨勢及關鍵技術[J].飛機設計，2007，27(1):62-65.
[2]李春錦,文涇.無人機系統的運行管理[M].北京:北京航空航天大學出版社,2011.
[3]馬巧云.基于多Agent系統的動態任務分配研究[D].武漢:華中科技大學,2006.
[4]李煒,張偉.基于粒子群算法的多無人機任務分配方法[J].控制與決策,2010,25(9):1359-1364.
[5]邸斌,周銳,丁全心.多無人機分布式協同異構任務分配[J].控制與決策,2013,28(2):274-278.
[6]朱毅,張濤,程農,等.多 UAV協同任務規劃研究[J].系統仿真學報,2009(20):194-199.
[7]劉躍峰,張安.有人機 /無人機編隊協同任務分配方法[J].系統工程與電子技術,2010,32(3):584-588.
[8]蘇菲,陳巖,沈林成.基于蟻群算法的無人機協同多任務分配[J].航空學報,2008(29):184-191.
[9]林林,孫其博,王尚廣,等.基于時間窗的多無人機聯盟任務分配方法研究[J].電子與信息學報,2013,35(8):1983-1988.
[10]譚何順,曹雷,彭輝,等.一種多無人機層次化任務分配方法[J].解放軍理工大學學報(自然科學版),2014,15(1):18-24.
[11]孫小雷,齊乃明,董程,等.無人機任務分配與航跡規劃協同控制方法[J].火力與指揮控制,2015,37(12):2772-2776.
[12]陳俠,唐婷.不確定環境下多無人機動態任務分配方法.火力與指揮控制[J].2013,38(1):45-49.
[13]KAUSHIK R.Task allocation and scheduling of concurrent applications to multiprocessor systems[C].Electrical Engineering and Computer Sciences University of California at Berkeley,2007.
[14]BUI H,HAN X,M ANDAL S,et al.Optimization-based decision support algorithms for a team-in-loop planning experiment[C]∥Proceedings of the 2009 IEEE International Conference on System s,M an,and Cybernetics,San Antonic,TX,USA,2009:4684-4689.
[15]SECREST B R.Traveling salesman problem for surveillance mission using particel swarm optimization[D].Wright-Patterson AFB:Air Force Institute of Technology,2003.
[16]O′ROURKE K P,BAILEY T G,HILL R,et al.Dynamic routing of unmanned aerial vehicles using reactive tabusearch[J].Military Operations Research Journal,2001(6):5-30.
[17]ALIGHANBARI M.Taskassignment algorithms for teams of UAVs in dynamic environments[D].Cambridge:Massachusetts Institute of Technology,2004.
[18]NYGARD K E,CHANDLER P R,PACHTER M.Dynamic network flow optimization modles for air vehicle resourceallocation[C]//Proceedingsofthe 2001 American Control Conference,2001,3:1853-1858.
[19]ALVARO E G.Stability Analysis of Network-based Cooperative Resource Allocation Strategies[D].Columbus:Ohio State University,2003.
[20]RASMUSSEN S,CHANDLER P,MITCHELL J W,et al.Optimalvs.Heuristic assignment of cooperative autonomous unmanned air vehicles,AIAA-2003-5586[R].Reston:AIAA,2003.
[21]葉媛媛,閔春平,沈林成,等.基于滿意決策的多UAV協同目標分配方法[J].2005,27(4):116-120.
[22]FUJITA S,M ASUKAWA M,TAGASHIRA S.A Fast Branch-and-bound schemewith an improved lower bound for solving the multiprocessor scheduling problem [C]∥In Proc.of The International Conference on Parallel and Distributed Systems(ICPADS),2002:611-616.
[23]常朝穩,李黎.基于約束規劃的旅游多車輛行程路線研究[J].計算機應用,2006,26(12):202-204.
[24]陳英武,方炎申,李菊芳,等.衛星任務調度問題的約束規劃模型[J].國防科技大學學報,2006,28(5):126-132.
[25]EKELIN C,JONSSON J.Solving embedded system scheduling problems using constraint programming [J].In IEEE Real-Time Systems Symposium,O rlando,Florisa,USA,Nov,2000(8):26-30.
[26]STONE H.Multiprocessor scheduling with the aid of network flow A lgorithms[J].IEEE Transactions on Software Engineering,1977,SE-3(1):85-93.
[27]LEVCHUK G M,LEVCHUK Y N,PATTIPATI K R,et al.Mapping flows onto networks to optimize organizational processes [C]//Proceedings of the 7-th Command&Control Research& Technology Symposium,2002,M onterey,CA,2002.
[28]LEVCHUK,G M,LEVCHUK Y N,LUO J,et al.Normative design of organizations-part I:mission planning [J].IEEE Transactions on Systems,M an,and Cybernetics,2002,32(3):346-359.
[29]SIH G,LEE E.A Compile-time scheduling heuristic for interconnection constrained heterogeneous processor architectures [J].IEEE Transactions on Parallel and Distributed Systems,1993,4(2):175-187.
[30]陽東升,張維明,劉忠,等.戰役任務計劃的數學描述與求解算法研究[J].系統工程理論與實踐,2006,6(1):26-34.
[31]KIM S J,BROWNE J C.A general approach to mapping of parallel computation upon multiprocessor architectures [C]∥In Proceedings of the International Conference on Parallel Processing,1988.
[32]HOANG P D,RABAEY J M.Scheduling of DSP programs onto multiprocessors for maximum throughput [J].IEEE Transactions on Signal Processing,1993,41(6):2225-2235.
[33]張杰勇,姚佩陽,周翔翔等.基于DLS和GA的作戰任務-平臺資源匹配方法[J].系統工程與電子技術,2012,34(5):947-954.
[34]張聰,馬義忠.異構計算系統中基于遺傳算法的任務分配與調度[J].微電子學與計算機器,2004,21(6):74-79.
[35]王瑞琪,張承慧,李珂.基于改進混沌優化的多目標遺傳算法[J].控制與決策,2001,26(9):1391-1397.
[36]李玥,孫建國.基于遺傳算法的航空發動機多目標優化PID控制[J].航空動力學報,2008,23(1):174-178.
[37]J.KENNEDY,R.EBERHART,Particle sw arm optimization[C].Proc.IEEE Int.Conf.on Neural Networks,Perth,Australia,1995:1942-1948.
[38]余廷芳，彭青華.遺傳粒子群混合算法在電廠機組負荷組合優化中的應用[J].電氣自動化設備，2010，30(10):22-26.
[39]李志潔,劉向東,段曉東.改進粒子群算法在網絡資源分配中的優化[J].計算機集成制造系統,2009,15(12):2375-2382.
[40]葉文,朱愛紅,歐陽中輝,范洪達.基于混合離散粒子群算法的多無人作戰飛機協同目標分配[J].兵工學報,2010,31(3):331-336.
[41]施展,陳慶偉.基于改進的多目標量子行為粒子群優化算法的多無人機協同任務分配[J].南京理工大學學報,2012,36(6):945-951.
[42]蔣建春,汪同慶,曾素華.求解異構并行系統任務分配的混合離散粒子群算法[J].控制與決策,2011,26(9):1315-1320.
[43]張新貴,武小悅.基于自適應粒子群算法的航天測控系統任務可靠性分配[J].航空動力學報,2012,27(9):2147-2154.
[44]霍霄華,陳巖,朱華勇,等.多UCAV協同控制中的任務分配模型及算法[J].國防科技大學學報,2006,28(3):83-88.
[45]SM ITH R G.The Contractnet Protocol:High-Level Communication and Control in a Distributed roblem Solver [J].IEEE Transaction on Computers,1980,C-29(12):1104-1113.
[46]高黎,沙基昌.基于合同網的分布式衛星系統任務優化分配研究[J].宇航學報,2009,30(2):815-820.
[47]陳華東,王航宇,王樹宗,等.基于合同機制的協同作戰分布式目標分配研究[J].系統仿真學報,2009,21(16):5116-5119.
[48]PALMER D,KIRSCHENBAUM M,ZAJAC K,et al.Decentralized cooperative auction for multiple agent task allocation using synchronized random number cenerators[C]∥Proceedings of the 2003 IEEE /RSJ Intl Conference on Intelligent Robots and System s.LasVegas,Nevada:IEEE Press,2003:1963-1968.
[49]WOOSUN A,PARK C,PATTIPATI K,et al.HMM and auction-based formulations of ISR coordination mechanism s for the expeditionary strike group missions[C]∥Proceedings of the 14th International Command and Control Research and Technology Symposium,W ashington,D.C.,June 2009.
[50]翁楚良,陸鑫達.一種基于雙向拍賣機制的計算網格資源分配方法[J].計算機學報,2006,29(6):1004-1009.
(責任編輯：陳素清 英文審校：齊義文)
CHEN Xia,QIAO Yan-zhi
(College of Automation,Shenyang Aerospace University,Shenyang 110136,China)
Abstract：As part of mission planning,task allocation is an important guarantee for the unmanned aerial vehicle(UAV)to accomplish military tasks and has been an active research topic in UAV combat systems.First,the basic concept of UAV task allocation was introduced.Then,the task allocation of UAV was summarized from centralized,distributed and hierarchical distributed allocations.Finally,the key technologies and future development trend of UAV task allocation were analyzed.Suggestion on the future study was put forward in terms of the cooperative task allocation of heterogeneous multi-type UAV,task allocation under uncertain conditions,static game,dynamic game,dynamic real-time task allocation,and multi-factor integrated task allocation.
Key words：task allocation;centralized;distributed;hierarchical distributed
收稿日期：2016-09-25
基金項目：國家自然科學基金(項目編號：61503255);沈陽科技資助項目(項目編號：14042200，14231129)
作者簡介：陳 俠(1962-),女,遼寧新民人,教授,博士(后),主要研究方向:航空航天器任務規劃,E-mail:xiachen1108@163.com。
文章編號：2095-1248(2016)06-0001-07
中圖分類號：TP391.41
文獻標志碼：A
doi：10.3969/j.issn.2095-1248.2016.06.001
